Opis produktu
Opis produktu
Indukcyjnie hartowane i precyzyjnie szlifowane prowadnice łoża
Mocowanie wrzeciona Camlock DIN ISO 702-2 nr 5
Gwarantowana dokładność ruchu obrotowego końcówki wrzeciona lepsza niż 0,015 mm
Koła zębate i wały hartowane i szlifowane, w łożyskach precyzyjnych, zanurzone w oleju
Wyłącznik ochronny silnika
Układ elektryczny DC 24 V
Zamykany włącznik główny
Przełącznik prawo-lewo na saniach wzdłużnych
Wyciągana wanna na wióry do szyn prowadzących
Pokrętła z funkcją automatycznego wyłączania
Układ wyłączania awaryjnego uruchamiany pedałem nożnym

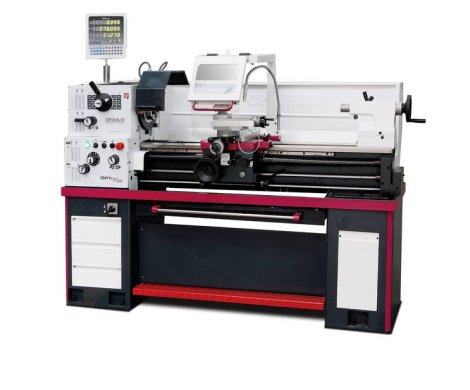

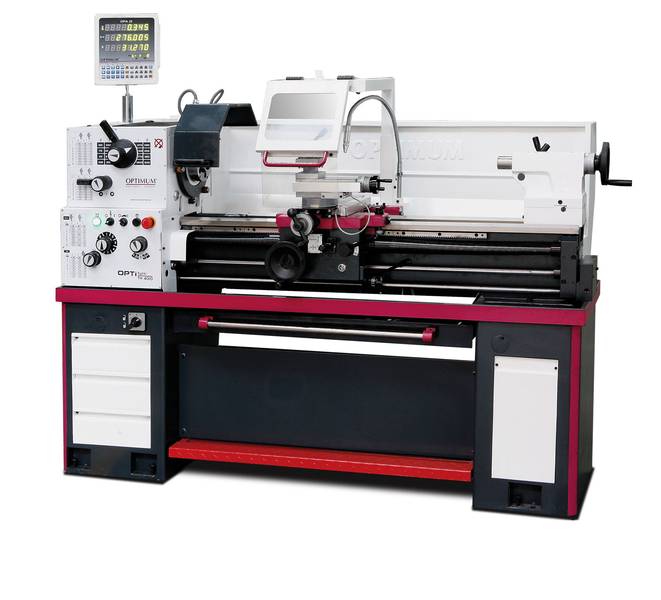

Model TH 4010
Nr artykułu 3402070
Dane maszyny
Napięcie elektryczne 400 V /3 Ph ~50 Hz
Wrzeciono
Moc silnika napędowego 1,5 / 2,4 kW
Stożek wrzeciona MK 6
Końcówka wrzeciona (mocowanie uchwytu) Camlock DIN ISO 702-2 nr 5
Przelot wrzeciona Ø 52 mm
Wysokość mocowania narzędzi w czterogniazdowym imaku nożowym max. 16 mm
Zakresy robocze
Wysokość kłów 205 mm
Rozstaw w kłach 1 000 mm
Maks. średnica toczenia nad łożem 410 mm
Maks. średnica toczenia po wyjęciu mostka 540 mm
Długość toczenia w wybraniu mostka 165 mm
Szerokość łoża 206 mm
Zakres prędkości obrotowych
Prędkość obrotowa wrzeciona 45 – 1.800 min-1
Liczba stopni /zakresów 16
Maksymalne przesuwy
Przesuw sań górnych 100 mm
Przesuw suportu poprzecznego 195 mm
Zakresy posuwów oraz gwintów
Posuwy wzdłużne 0,043 – 0,653 mm/obr (48 posuwy)
Posuwy poprzeczne 0,015 – 0,206 mm/obr (48 posuwy)
Gwinty metryczne 0,4 – 7 mm/obr (42 skoków)
Gwinty calowe 70 – 4 Gg/cal (42 skoków)
Konik
Mocowanie w tulei konika MK 3
Średnica / wysuw tulei konika Ø 45 mm / 130 mm
Wymiary
Długość x szerokość x wysokość 1.920 x 740 x 1.222
Ciężar netto 750 kg
Wyposażenie standardowe
Podtrzymka stała, zakres Ø 5 – 85 mm
Podtrzymka ruchoma, zakres Ø 5 – 65 mm
Lampa maszynowa diodowa
Tuleja redukcyjna MK3/MK5
Dwa stałe kły centrujące MK3
Zestaw zmianowych kół zębatych
Narzędzie sterownicze
Czterogniazdowy imak nożowy – stalowy
