Opis produktu
Opis produktu

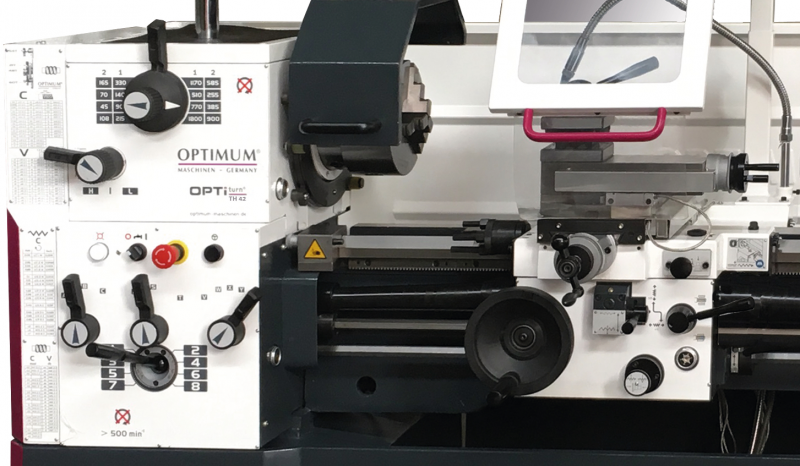

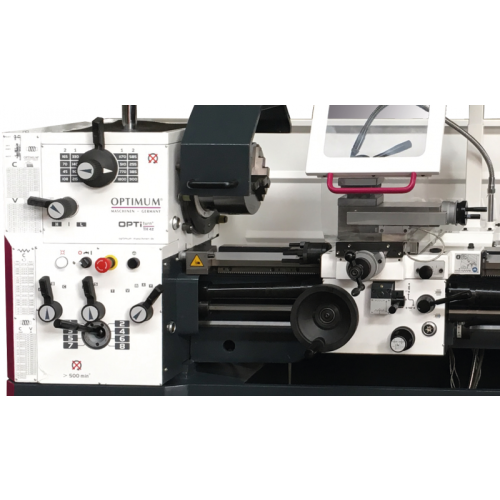

Indukcyjnie hartowane i precyzyjnie szlifowane prowadnice łoża
Mocowanie wrzeciona Camlock DIN ISO 702-2 nr 6
Układ płynu chłodzącego
Osobny zbiornik na płyn chłodzący, wskaźnik poziomu i oddzielacz oleju; łatwe opróżnianie oraz czyszczenie zgodnie z normami DIN
Gwarantowana dokładność ruchu obrotowego końcówki wrzeciona lepsza niż 0,015 mm
Wrzeciono główne zanurzone w oleju, hartowane i szlifowane, z 2 regulowanymi precyzyjnymi łożyskami wałeczkowo-stożkowymi
Gwinty metryczne w zakresie od 0,2 do 14 mm/obr oraz gwinty calowe w zakresie 72 – 2 zwoje na cal uzyskiwane bez konieczności wymiany kół zmianowych, nastawiane dźwignią na panelu obsługi
Możliwość przełączania biegu prawo-lewo w saniach wzdłużnych
Smarowanie centralne w saniach wzdłużnych
Podstawa i łoże maszyny odlewane w jednym kawałku z żeliwa Meehanite
Osłona śruby pociągowej
Układ wyłączania awaryjnego uruchamiany pedałem nożnym
Pokrętła z funkcją automatycznego wyłączania

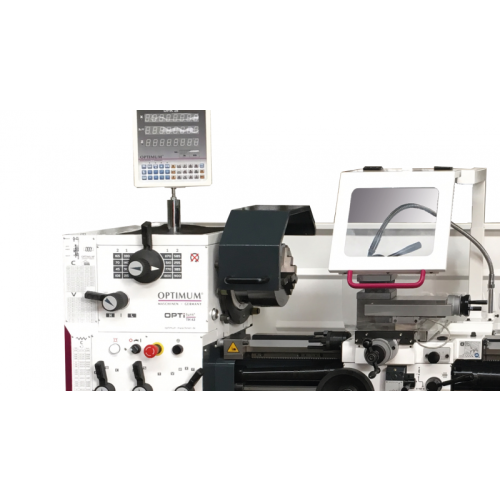

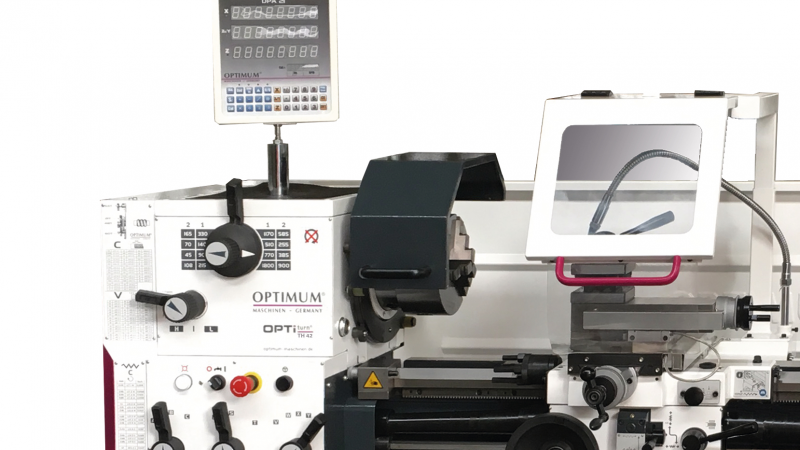

Cyfrowy wskaźnik położenia DPA21:
Prosta w obsłudze klawiatura foliowa, zabezpieczona przed wodą, zamknięta i nieoślepiająca
Większa dokładność pracy
Zmniejsza się współczynnik błędów
Wyświetlanie położenia w 3 osiach
Każda oś posiada wskazanie na osobnym wierszu wyświetlacza (8-cyfrowe)
Dołączony czujnik do pomiaru prędkości obrotowej wrzeciona

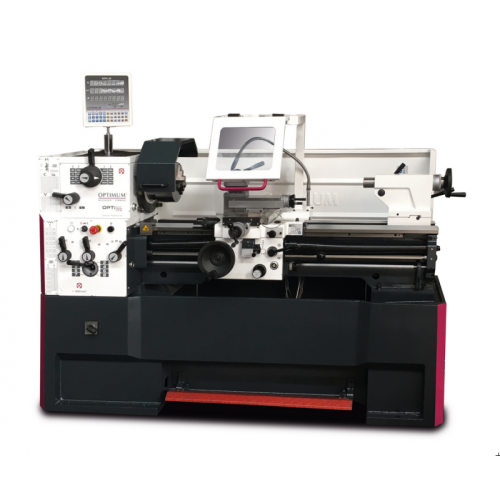

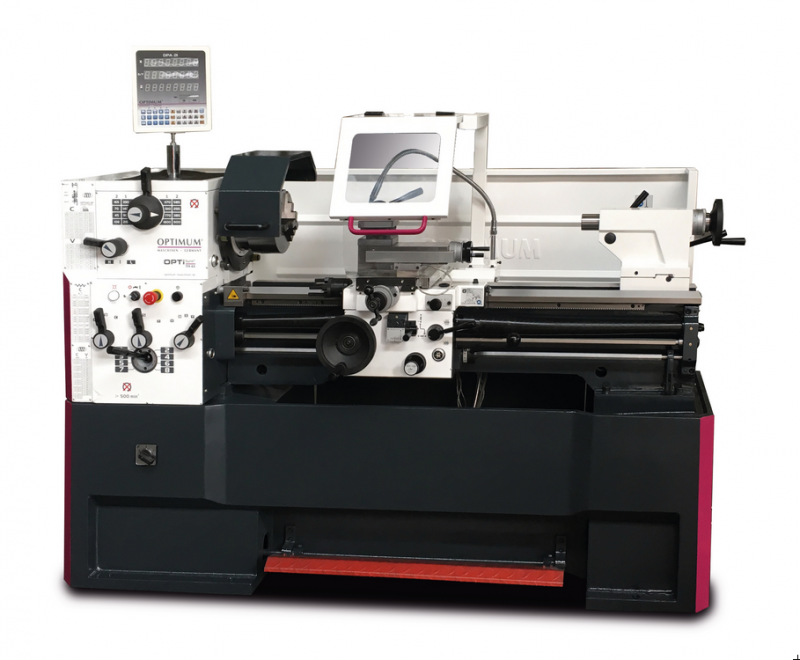

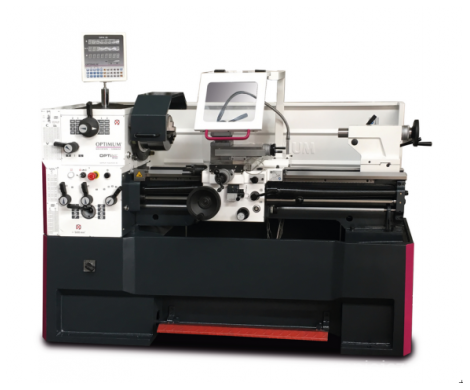

Model TH 4215D
Nr artykułu 3462070
Dane maszyny
Napięcie elektryczne 400 V / 3 Ph ~50 Hz
Całkowita moc zainstalowania 4,6 kW
Wrzeciono
Moc silnika napędowego 4,5 kW
Stożek wrzeciona MK 6
Końcówka wrzeciona (mocowanie uchwytu) Camlock DIN ISO 702-2 nr 6
Przelot wrzeciona Ø 52 mm
Wysokość mocowania narzędzi w cztero-gniazdowym imaku nożowymmaks. 20 x 20 mm
Układ płynu chłodzącego
Moc pompy płynu chłodzącego 100 W
Zakresy robocze
Wysokość kłów 210 mm
Rozstaw w kłach 1 500 mm
Maks. średnica toczenia nad łożem 420 mm
Maks. średnica toczenia nad saniami poprzecznymi 250 mm
Maks. średnica toczenia po wyjęciu mostka 590 mm
Długość toczenia w wybraniu mostka 260 mm
Szerokość łoża 250 mm
Zakres prędkości obrotowej
Prędkość obrotowa wrzeciona 45 – 1.800 min-1
Liczba stopni 16 stopni
Maksymalne przesuwy
Przesuw sań górnych 140 mm
Przesuw suportu poprzecznego 230 mm
Zakresy posuwów oraz gwintów
Posuwy wzdłużne 0,05 – 1,7 mm/obr (17 posuwy)
Posuwy poprzeczne 0,025 – 0,85 mm/obr (17 posuwy)
Gwinty metryczne 0,2 – 14 mm/obr (39 skoków)
Gwinty calowe 72 – 2 Gg/cal (45 skoków)
Koła podziałowe 8 – 44 (21 zwojów)
Gwinty modułowe 0,3 – 3,5 mm π (18 gwint)
Konik
Mocowanie w tulei konika MK 4
Średnica/wysuw tulei konika Ø 50 mm / 120 mm
Wymiary
Długość 2 525 mm
Szerokość x wysokość 915 x 1.615 mm
Ciężar netto 1 340 kg
Wyposażenie standardowe
Podtrzymka stała, zakres Ø 15 – 105 mm
Podtrzymka ruchoma, zakres Ø 10 – 65 mm
Tarcza tokarska – czołowa (bez szczęk) Ø 350 mm
Lampa maszynowa diodowa
Tuleja redukcyjna MK4/MK6
Kieł centrujący stały MK4
Zestaw zmianowych kół zębatych
Narzędzie sterownicze
Czterogniazdowy imak nożowy – stalowy
