Hartowane i szlifowane prowadnice łoża
Mocowanie wrzeciona Camlock DIN ISO 702-2 nr 8
Układ płynu chłodzącego z osobnym zbiornikiem, wskaźnikiem poziomu i oddzielaczem oleju; łatwe opróżnianie zgodnie z normami DIN
Gwarantowana dokładność ruchu obrotowego końcówki wrzeciona lepsza niż 0,015 mm
Możliwość przełączania biegu prawo-lewo w saniach wzdłużnych
Mechaniczne wyłączanie posuwu wzdłużnego czteroma regulowanymi zderzakami mimośrodowymi
Osłona śruby pociągowej
Układ wyłączania awaryjnego uruchamiany pedałem nożnym
Układ elektryczny z aparatami marki Siemens
Pokrętła z funkcją automatycznego wyłączania
Ustawiana skala zegara do gwintów
Smarowanie centralne w saniach wzdłużnych
Głowica imaka stalowego szybkozmiennego SWH 5-B
1 imak stalowy 25 x 120mm, typ D do noża czworokątnego

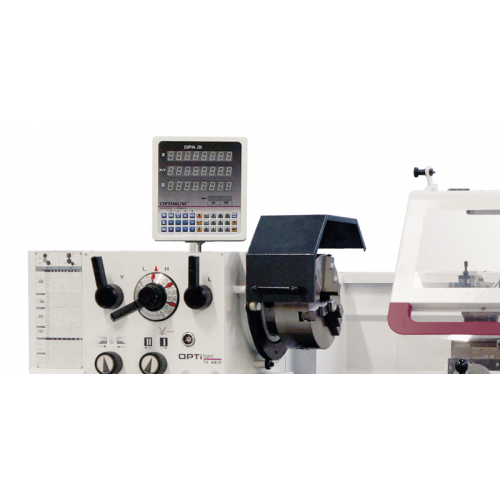

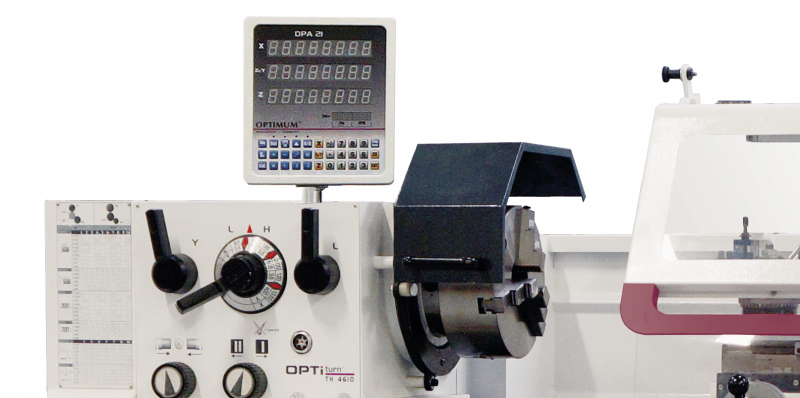

Cyfrowy wskaźnik położenia DPA 21
Wskaźnik prędkości obrotowej
Wyraźna redukcja czasów produkcji
Większa dokładność pracy
Zmniejsza się współczynnik błędów
Liniały pomiarowe

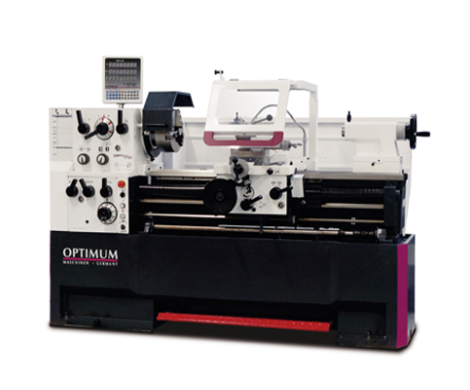

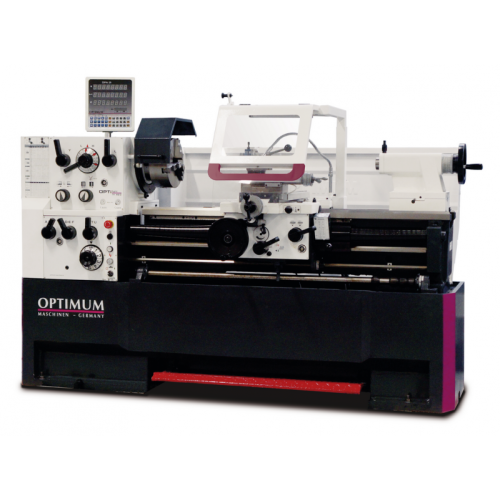

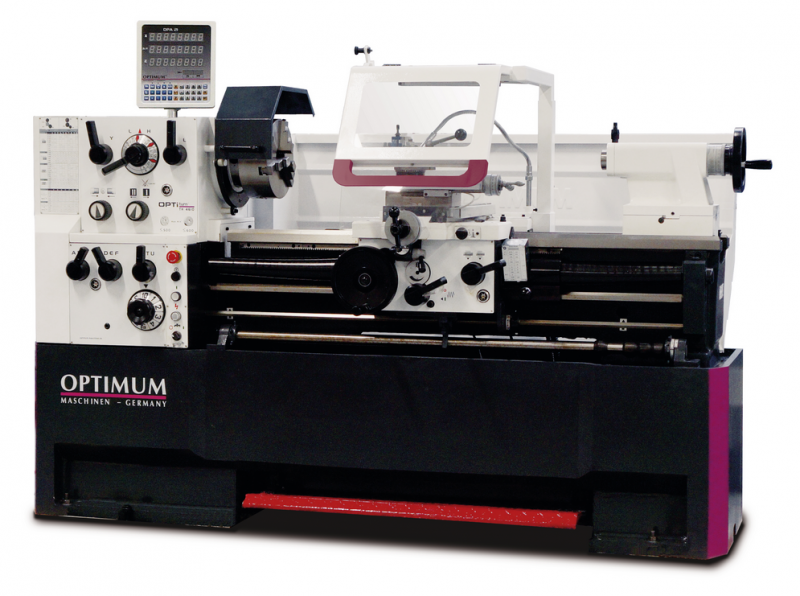

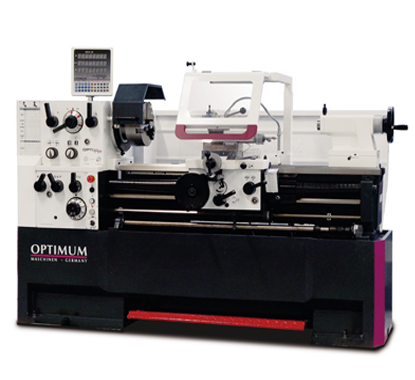

Dane maszyny TH 4610D
Napięcie elektryczne 400 V / 3 Ph ~50 Hz
Całkowita moc zainstalowania 5,8 kW
Wrzeciono
Moc silnika napędowego 5,5 KW
Stożek wrzeciona MK 6
Końcówka wrzeciona (mocowanie uchwytu) Camlock
DIN ISO 702-2 nr 6
Przelot wrzeciona Ø 58 mm
Zakresy robocze
Wysokość kłów 230 mm
Rozstaw w kłach 1060 mm
Maks. średnica toczenia nad łożem 460 mm
Maks. średnica toczenia nad saniami poprzecznymi 270 mm
Maks. średnica toczenia po wyjęciu mostka 690 mm
Długość toczenia w wybraniu mostka 240 mm
Szerokość łoża 300 mm
Zakres prędkości obrotowej
Prędkość obrotowa wrzeciona 25 – 2.000 min-1
Liczba stopni 12 stopni
Maksymalne przesuwy
Przesuw sań górnych 125 mm
Przesuw suportu poprzecznego 285 mm
Zakresy posuwów oraz gwintów
Posuwy wzdłużne 0,031 – 1,7 mm/obr (42 posuwy)
Posuwy poprzeczne 0,014 – 0,784 mm/obr (42 posuwy)
Gwinty metryczne 0,1 – 14 mm/obr (41 skoków)
Gwinty calowe 112 – 2 Gg/cal (41 skoków)
Koła podziałowe 4 – 112 (50 gwintów)
Gwinty modułowe 0,1 – 7mm π (34 gwinty)
Konik
Mocowanie w tulei konika MK 4
Średnica/wysuw tulei konika Ø 60 mm / 130 mm
Wymiary
Długość 2 215 mm
Szerokość x wysokość 1 065 x 1 550 mm
Ciężar netto 1.720 kg
Wyposażenie standardowe
Podtrzymka stała, maks. średnica detalu 160 mm
Podtrzymka ruchoma, maks. średnica detalu 100 mm
Lampa maszynowa diodowa
Tuleja redukcyjna MK4/MK6
Kieł centrujący stały MK4
Głowica imaka stalowego, szybkozmiennego SWH5-B
Imak stalowy 25 x 120 mm, typ D do noży czworokątnych
Zegar do gwintowania
Zestaw zmianowych kół zębatych
Narzędzie sterownicze
